米朗MBT温度液位双显示表头式磁致伸缩液位传感器，有效行程80mm - 3000mm，有电压（0 - 5V或者0 - 10V）、电流（4 - 20mA）、RS485数字输出。内置进口波导丝作为测量单元，经DSP数字信号处理，精度高、无温漂、无接触、寿命长、耐高低温、耐压耐腐蚀，可以适用在大多数液位测量应用场合。
磁致伸缩位移传感器原理：
磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。
位移传感器主要性能参数：
量程范围:30～5000mm
供电电压: +24VDC
输出形式/模拟信号： 4-20mADC、0-5VDC、0-10VDC 数字信号：RS485 协议: MODBUS
现场显示: 当前液位及液体温度
触摸按键: 按一次按键LED显示2分钟, 长按按键关闭LED显示
负载能力: 电压信号输出负载≥4KΩ 电流信号输出负载≤500Ω
非线性误差: ±0.05%FS；200mm以下最大误差100μm
重复性误差: 优于0.005%FS
分辨率: 优于0.005%FS
迟滞 : 优于0.002%FS
工作温度: 0 - 70℃ -15 - +60℃ -25 - +70℃ -40 - +85℃
测杆材料: 0Cr18Ni9（304）316不锈钢（特殊定制）
电子仓外壳材料:0Cr18Ni9（304）316不锈钢（特殊定制）
引线方式: PVC屏蔽电缆线（默认长度：1m，也可根据用户要求提供）
外壳防护等级: IP67

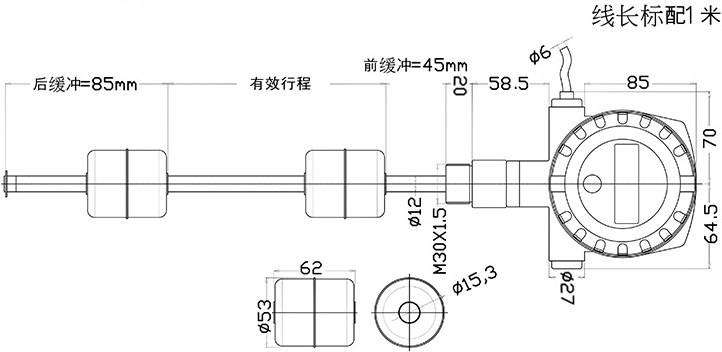

位移传感器安装尺寸图：
位移传感器选型说明：
