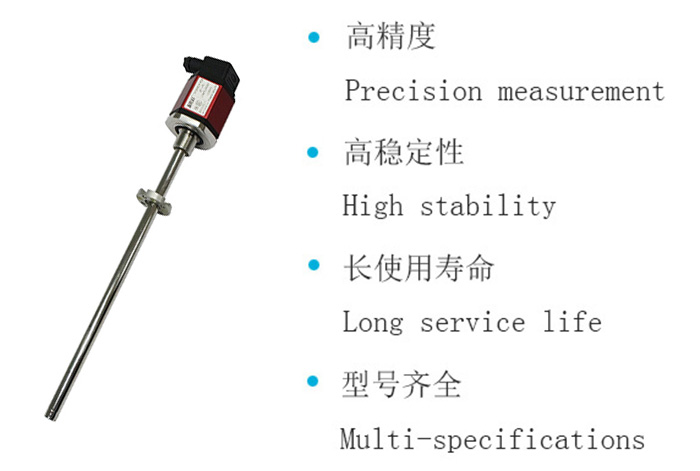

米朗MTL3高压油缸内置式磁致伸缩位移传感器，有效行程80mm～3000mm，有电压（0~5V或者0~10V）、电流（4~20mA）、RS485数字输出、start-stop数字输出。可选接线方式有：防水电缆接头、航空插头与赫斯曼插头，产品型号有普通型、防爆型。内置进口波导丝作为测量单元，具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。不用重新标定，也不用定期维护。位移传感器由磁环、测量导管、信号单元、电子单元、接线盒及安装件组成，安装时磁环与机械设备活塞连接。并沿测量导管上下移动，导管内装有测量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，然后转换成4～20mA或其它标准信号输出。广泛应用于航天加油系统、汽车加油系统、机械加油系统及伺服液压活塞、气缸活塞位置预置和反馈；掘进机、盾构机、煤矿机械、工程提升机械、轧钢机等钢厂机械、吹瓶机、注塑机械、制砖机械等液压罐、油缸的测量与控制系统。

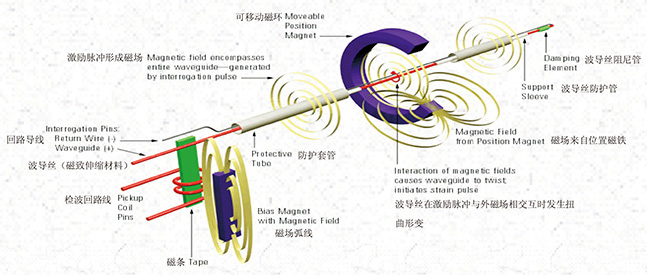

MTL3高压油缸内置式磁致伸缩位移传感器原理：
磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。

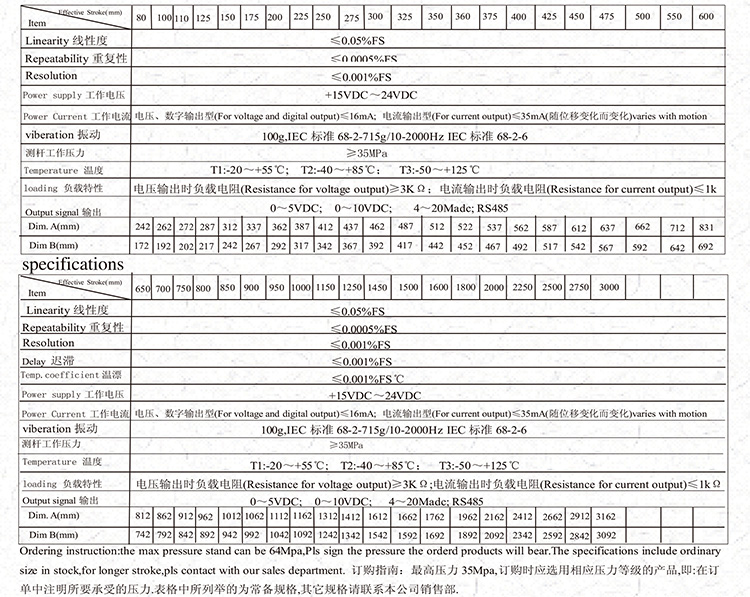

位移传感器主要技术参数：
位移传感器安装尺寸图：
位移传感器安装：
产品默认配置为O型密封圈，适用于油缸压力1MPa以内场合；1MPa-10MPa应配置聚四氟乙烯密封圈；10MPa-35MPa应配置紫铜密封圈。

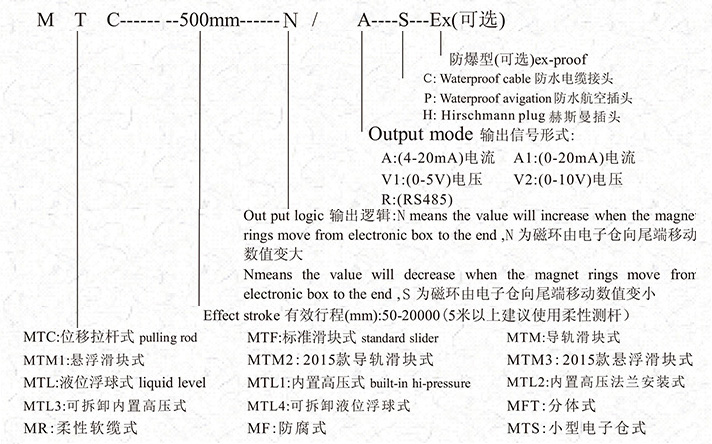

位移传感器选型说明：
